◆ 项目摘要

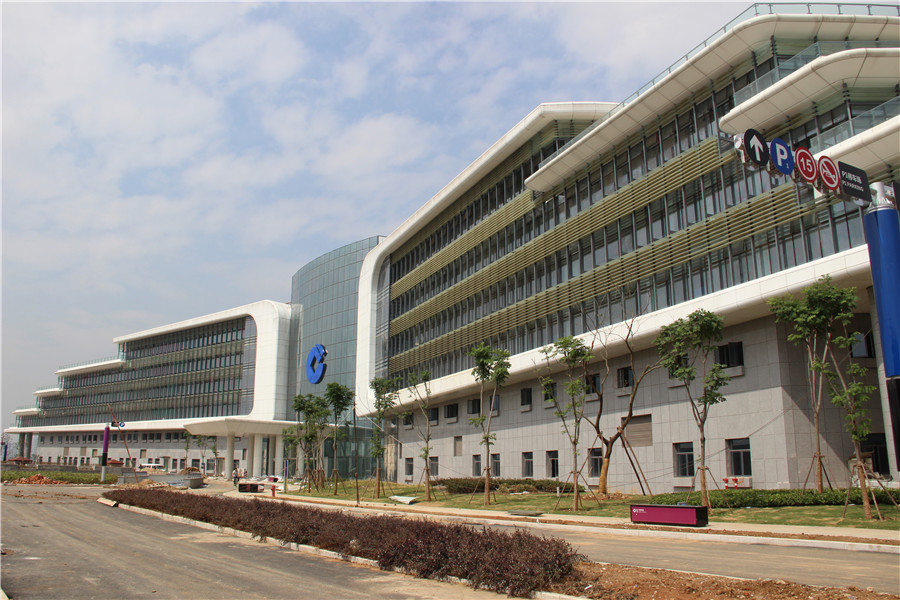

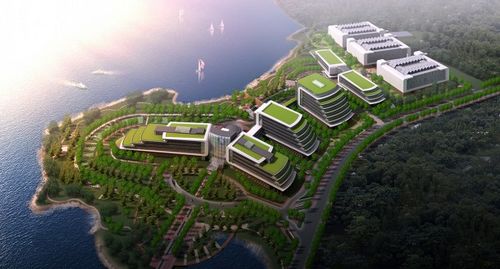

项目位于武汉市刘家咀，项目总建筑面积为198,500平方米，是建设银行在全国投资的两个灾备中心之一，在网络设备及服务器管理上，全线采用我司提供的KVM集中管控解决方案。





◆ 需求与挑战

服务器机柜采用高密度安装，所有服务器均需加入集中管理系统且本地留有应急维护通道，网络设备需接入机房运维集中管理系统；

高安全性数据控制，中心操作员行为可监控，实现操作过程回放，需可满足安全审计需求；

统一用户管理，不同级别权限分配，能够完整地记录用户访问数据。



◆ 应对措施

●使用视频分配器实现操作员终端屏幕视频信号的采集

从操作员主机出来的屏幕视频信号，通过视频分配器变为2路输出，一路接原来的显示器，一路接入KVM主机接口模块，再通过CAT5线缆连接到KVM主机，从而实现屏幕视频信号采集。

●屏幕视频数据的传输与记录

KVM主机通过单独的IP网络与KVM管理服务器进行连接，在服务器上实现图像存储。视频信号在KVM主机内完成信号采集编码等数字化处理后，通过IP网络传输到KVM管理服务器。在这种使用模式下，仅通过接口模块开始工作的事件，即触发KVM管理服务器的图像记录，不会遗漏任何操作细节。

●图像存储空间规划

动态操作图像存储需要占用大量的磁盘空间，在KVM管理服务器上进行图像存储，首先要根据各操作屏幕的类型和保存图像的时间这两个要素，规划存储空间的大小。一般说来，建议客户使用可扩充的磁盘阵列进行存储。在实现上，使用了数据库图像存放方式。

●KVM主机工作模式调整

KVM本身没有足够的存储空间实现图像存储，必须通过集群方式，在KVM管理服务器上进行存储，所以，需要把KVM上设置为集群模式。

●完善的事后审计：除了日志记录，对于各中心的小型机、服务器或网络设备等受控设备均可实现操作过程的实时屏幕录像；对于关键任务操作终端的操作过程记录，规范操作人员的操作过程，填补了操作终端无法监控的安全监管空白。完美实现了全面的操作过程审计。

●强大的安全机制：灵活的用户和设备权限分配，限定不同的信息资源访问权限。集中管理大量分散的KVM交换机，更有SSL安全访问传输机制，双向证书认证，具有完善的事后审计功能，实现了更高的安全性。

●灵活的部署及架构：为保护用户投资，硬件及软件均采用模块化配置，各中心机房、关键任务操作间等均可分步实施，也可根据用户的实际应用进行功能订制。



◆ 配置概况

US2016i数字KVM交换机 + TA1201U服务器模块

LS701AP LCD KVM控制台

LeView6800 KVM集中管理系统
